昊星GS型單螺桿泵主要由：輸入主動軸、軸承座、軸封件、萬向傳動軸、吸入室、壓出室、轉子、定子等主要零件組成。其結構緊湊，零件少，體積小，維修簡便，轉子和定子是本泵的易損件，構造簡潔，便于裝拆。

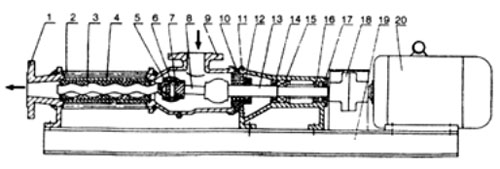

昊星GS型單螺桿泵結構 圖一
1、出料口 2、穿杠 3、轉子 4、定子 5、緊箍 6、銷子 7、密封套 8、中間軸
9、吸力體 10、機封座 11、軸承座 12、機封 13、傳動軸 14、骨架 15、軸承
16、軸承 17、密封、18、聯軸器 19、底座 20、電動機

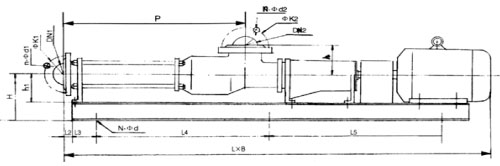

昊星GS型單螺桿泵結構 圖二

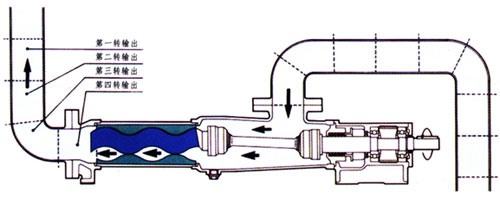

GS型單螺桿泵的驅動方式

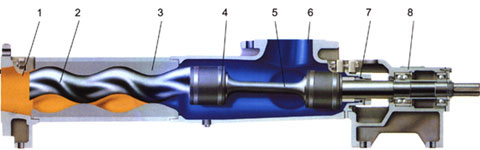

1、出料口穿杠 2、轉子3、定子 4、密封套5、中間軸6、進料口 7、機械密封 8、軸承座
